机架服务器RAID阵列卡配置详解（DELL R720XD）

买了机架服务器，自己用，不会配置阵列。打电话问客服，学了一次，怕以后忘了，故记录一下

开机，出现要你按下CTRL+R时迅速按下，进入阵列卡配置页面

本人服务器型号：DELL R720XD，H310MINI阵列卡，4块SATA 3.5寸盘

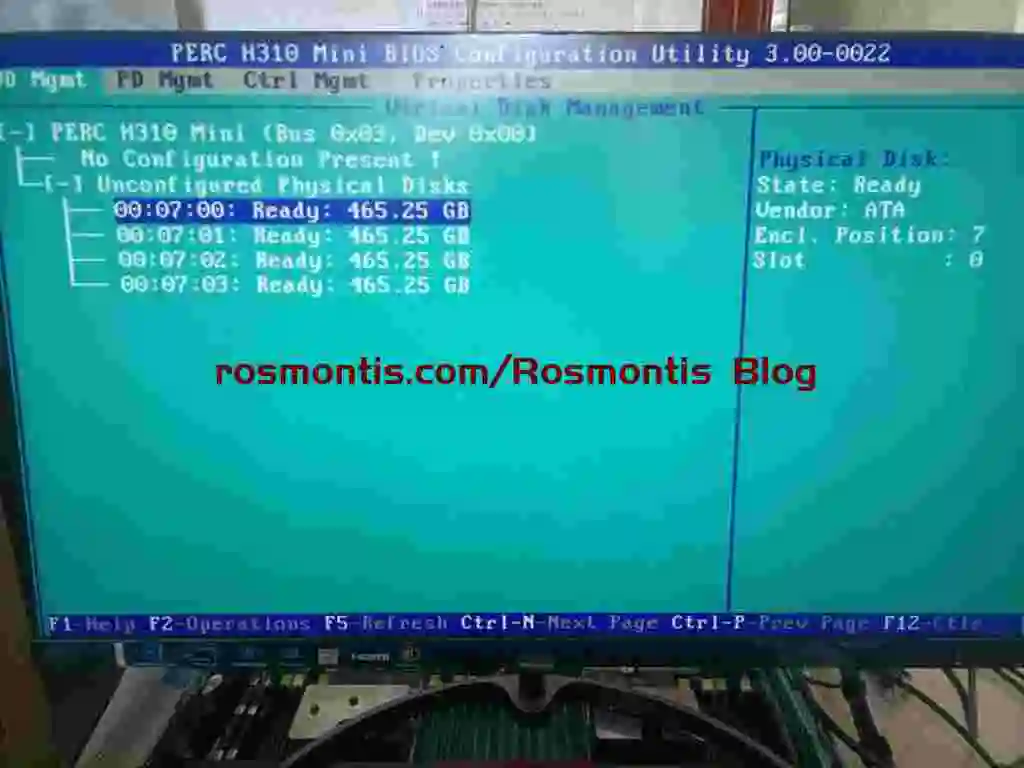

打开看到是这样子的，四块盘都已就绪

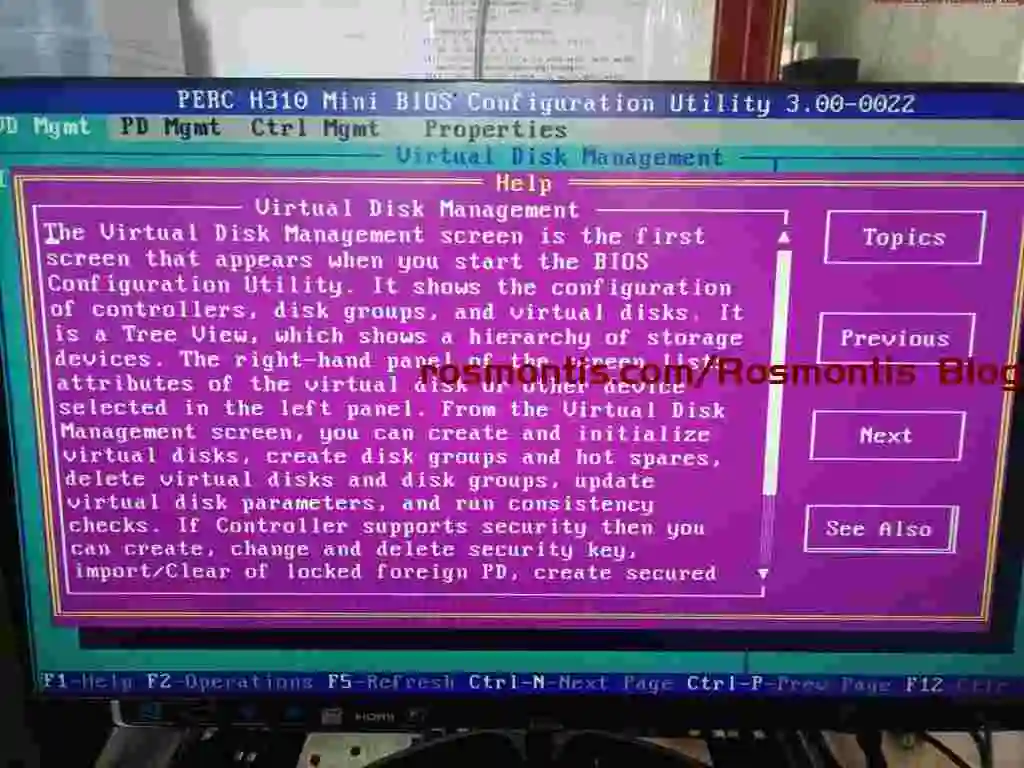

这是说明书还是介绍书来着，感兴趣可以看一下

1.不需要配置RAID，将硬盘直接转为NON-RAID模式

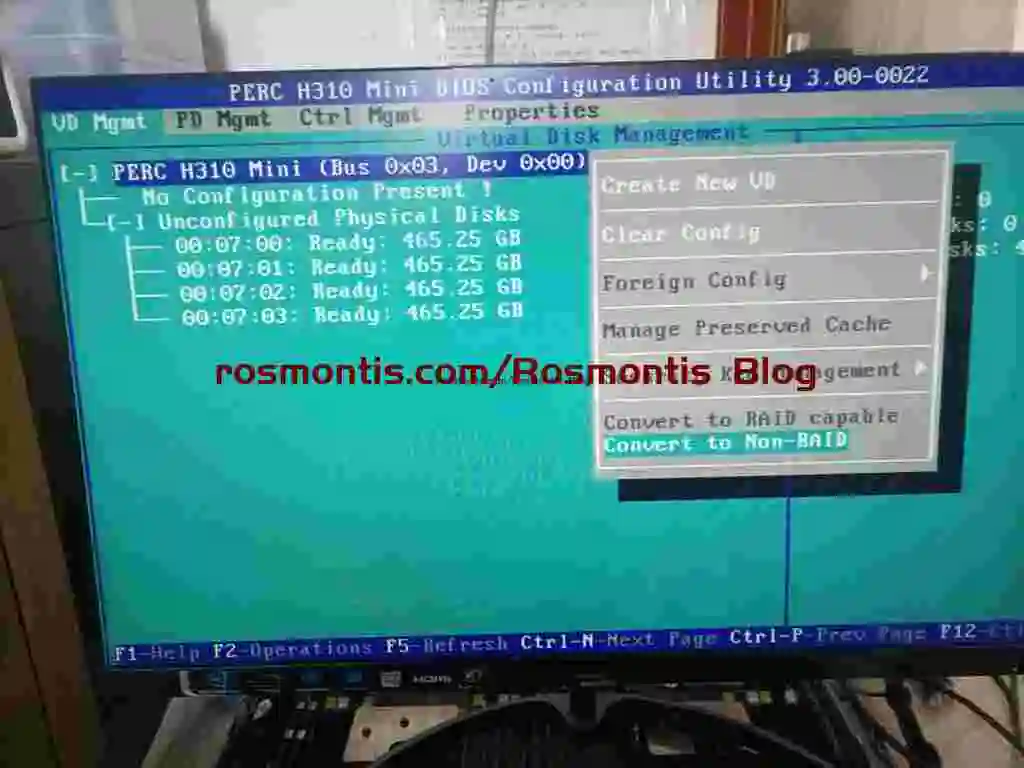

光标移至PERC H310 MINI处（请以实际Raid卡型号为准），按F2，选择Convert to Non-RAID模式（将硬盘转换为无阵列状态）

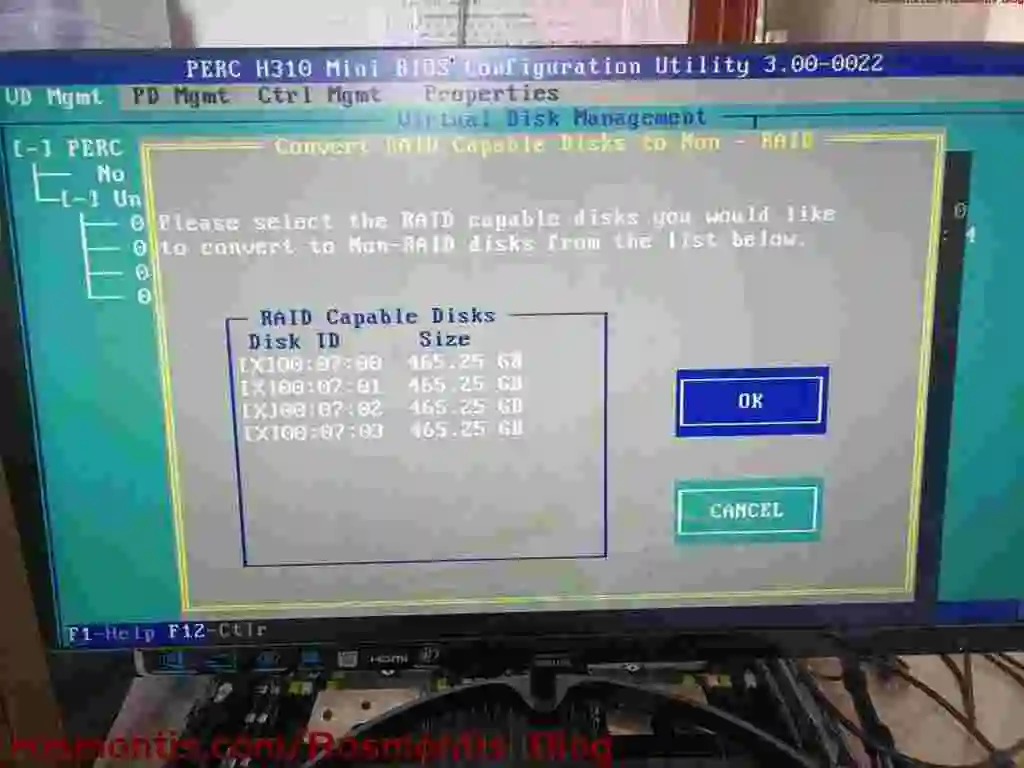

选择你不需要配置阵列的硬盘，Enter键选择或取消，键盘方向键进行移动，X表示选中该硬盘

配置完成后，直接OK

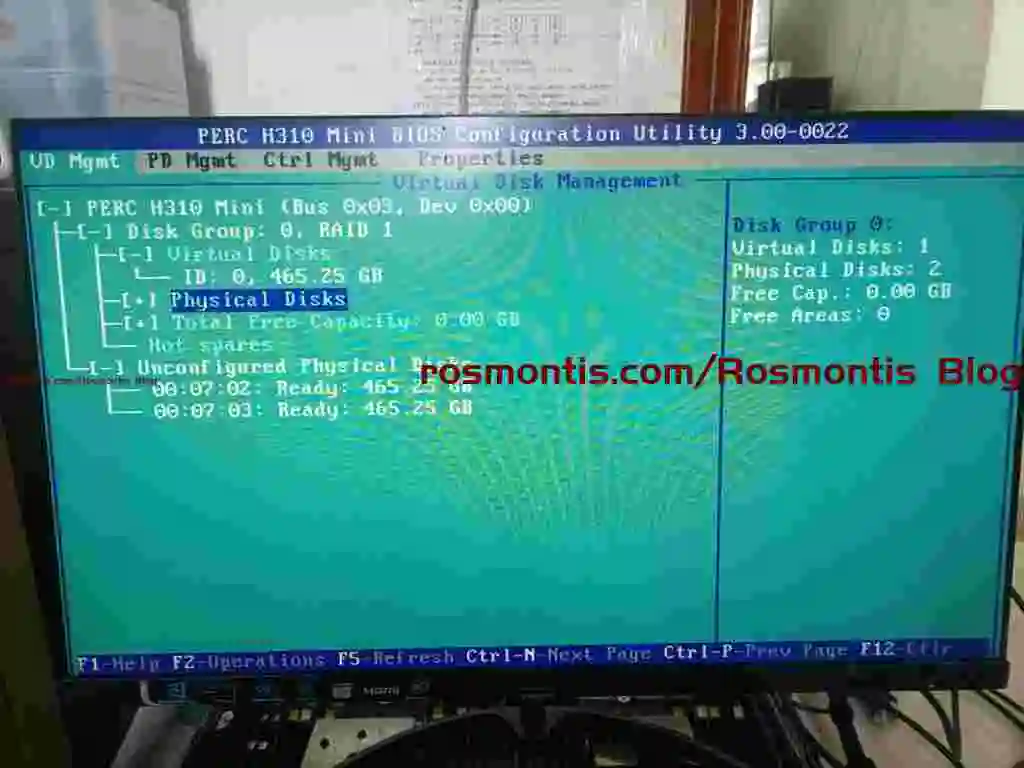

这时发现硬盘均以不配置阵列搭载使用，Physical Disk（物理磁盘）中显示有硬盘了

若你需要将NON-RAID模式的硬盘组阵列，需要Convert to RAID capaple方可使用

2.给硬盘配置RAID模式

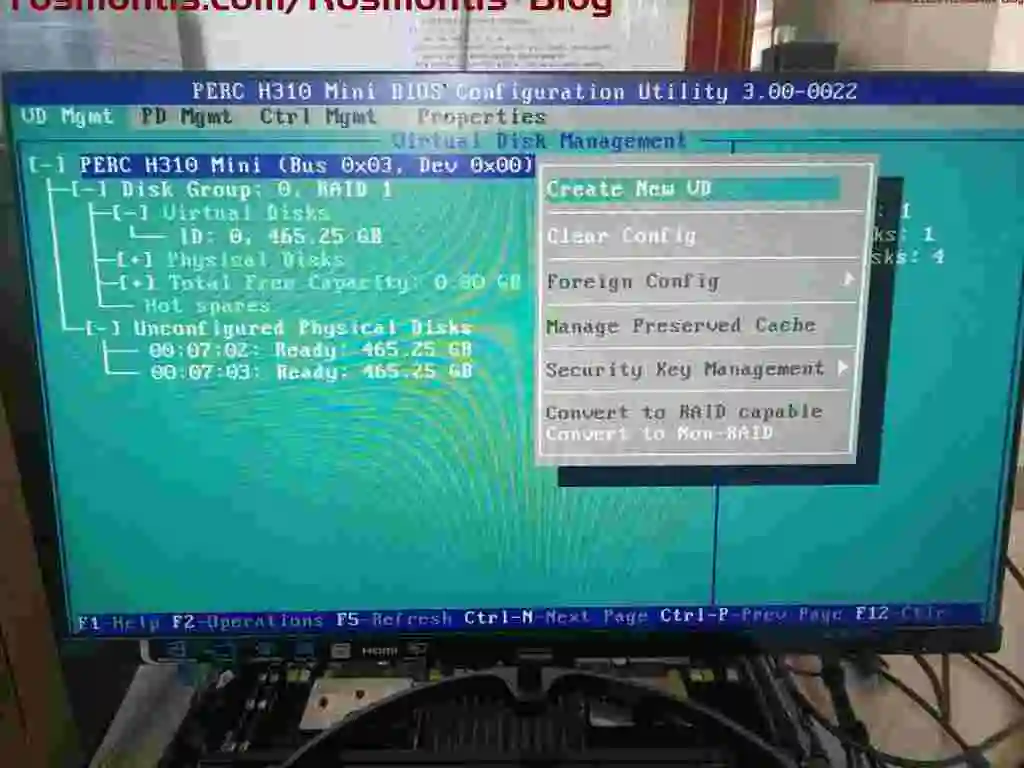

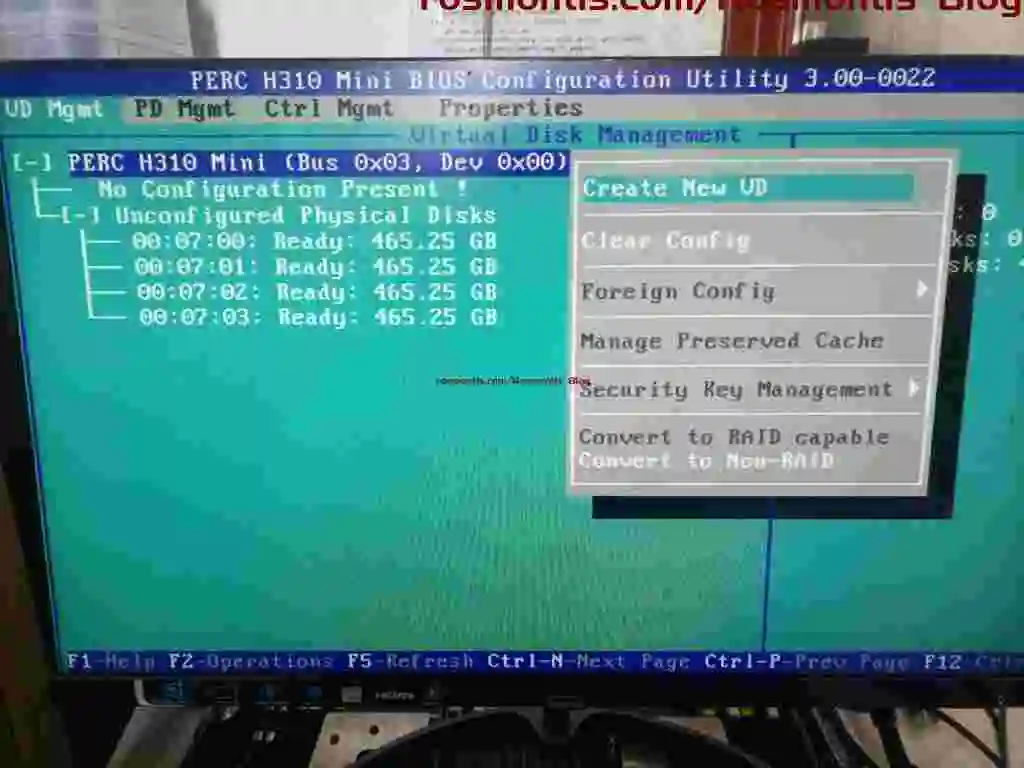

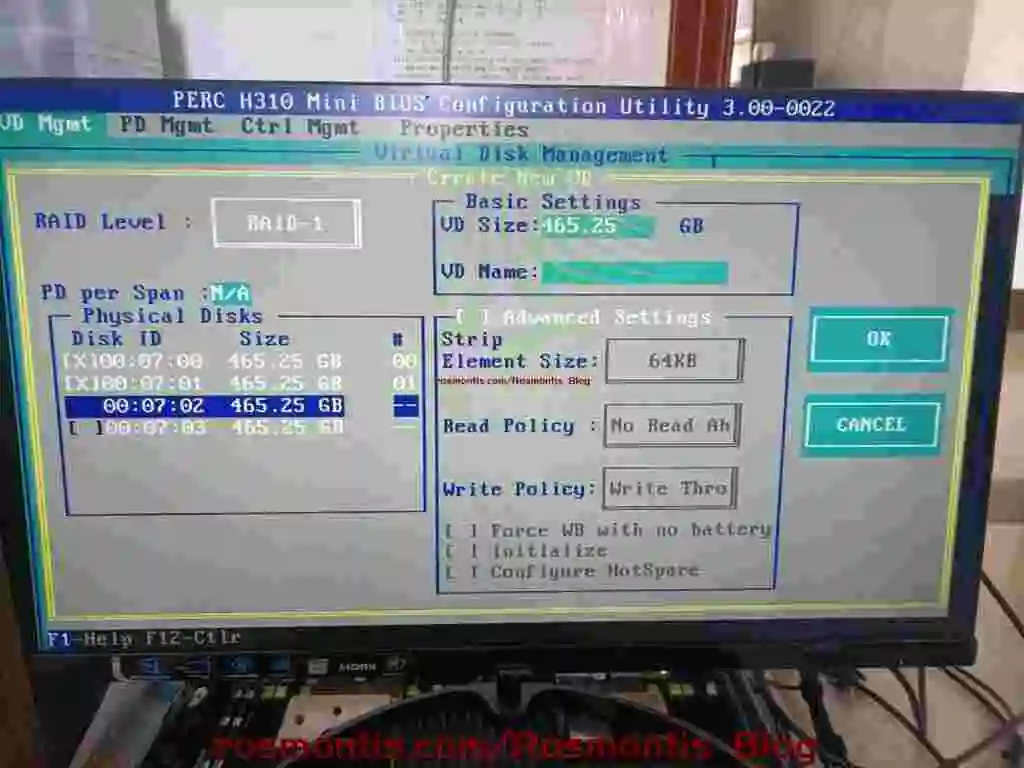

光标移至PERC H310 MINI处（请以实际Raid卡型号为准），按F2，选择Create New VD模式（VD=Virtual Disk，虚拟硬盘，创建新的虚拟硬盘）

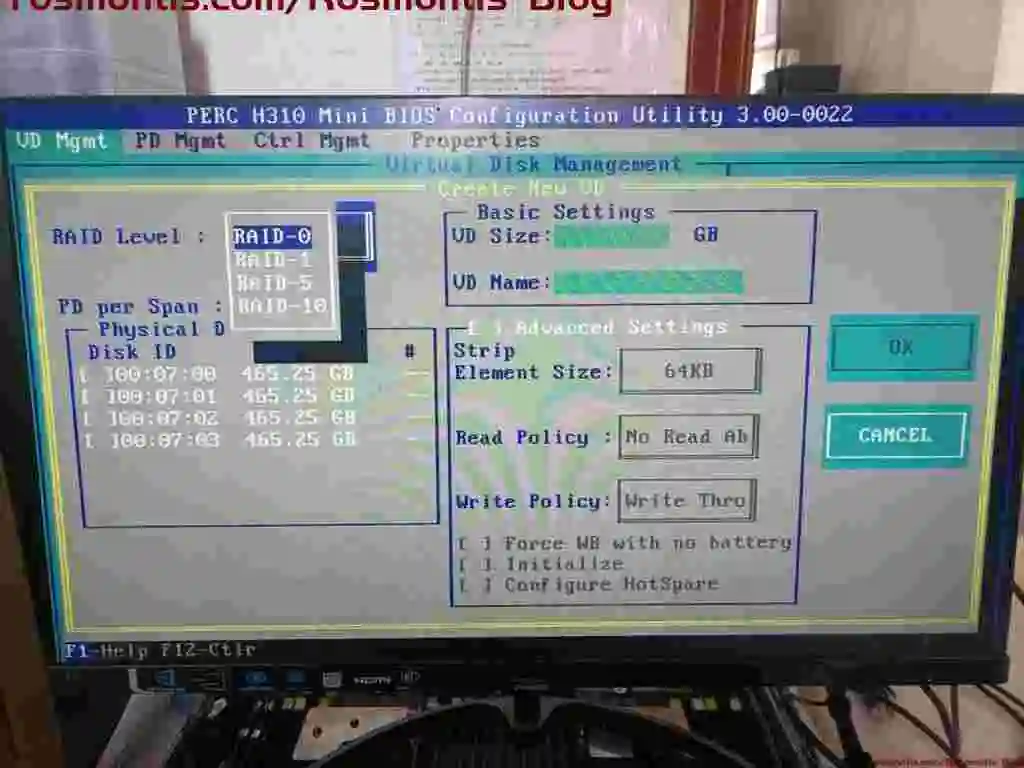

按需求选择RAID模式：注意，你能组多少种RAID与阵列卡的型号相关，建议在购买前咨询商家，当然能组越多越好。我的H310是最低端的阵列卡，仅能配置RAID0，RAID1，RAID5，RAID10

至于各种RAID有什么特点，需要多少块盘才能组，建议百度

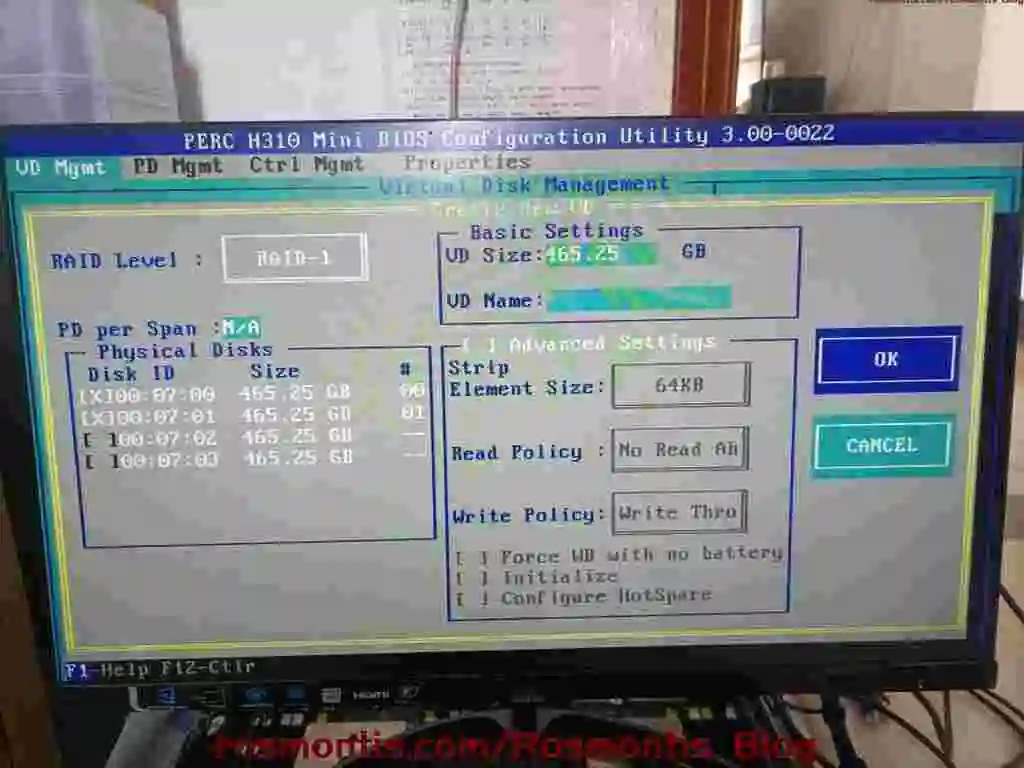

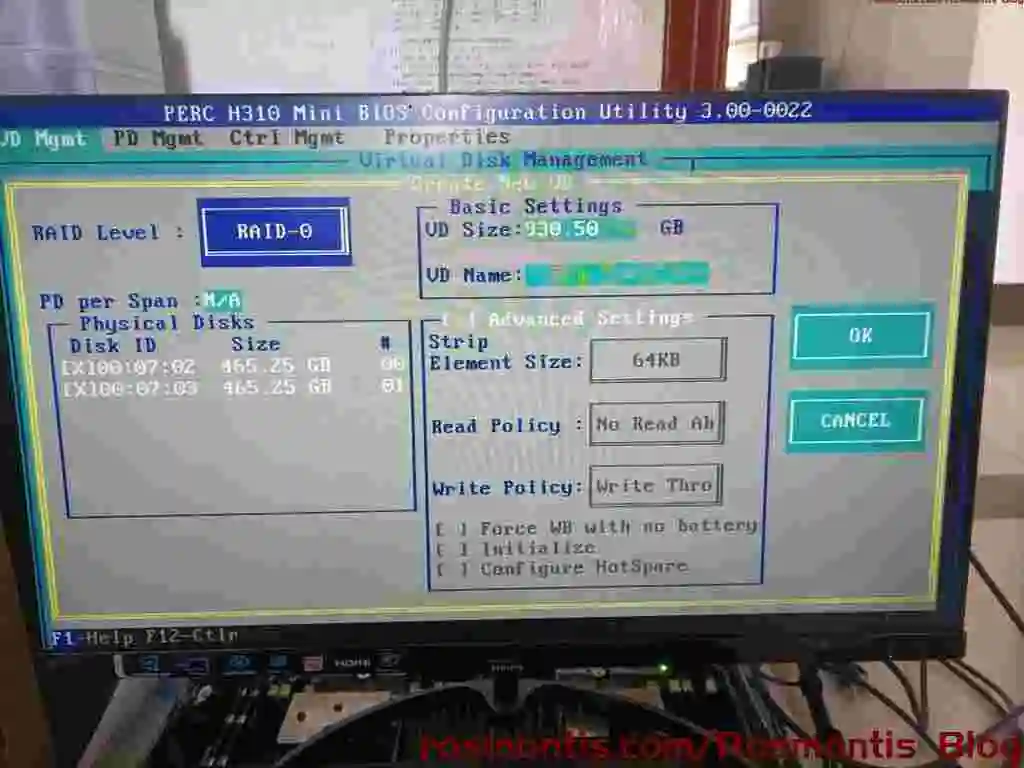

选择你需要配置阵列的硬盘，Enter键选择或取消，键盘方向键进行移动，X表示选中该硬盘

Write Policy：写策略，用于设置当前配置的VD是否开启写缓存，有1-3个选项，其中：

1）Write Through：不开启写缓存；数据直接写入磁盘，阵列写性能较低；

2）Write Back：开启写缓存，raid卡配置缓存时有此选项；意外掉电时，写缓存数据会丢失；

3）Write Back with BBU/ZMM：raid卡配置BBU电池由此选项，且电池正常工作状态下，才开启写缓存；BBU用于意外掉电保护缓存数据。

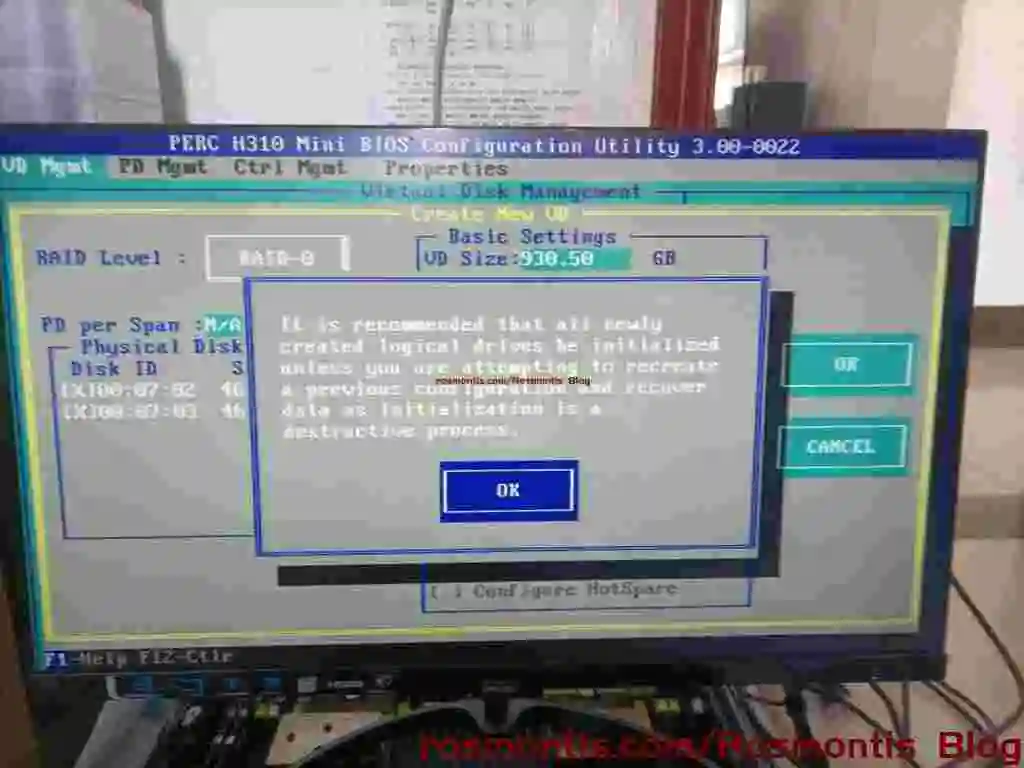

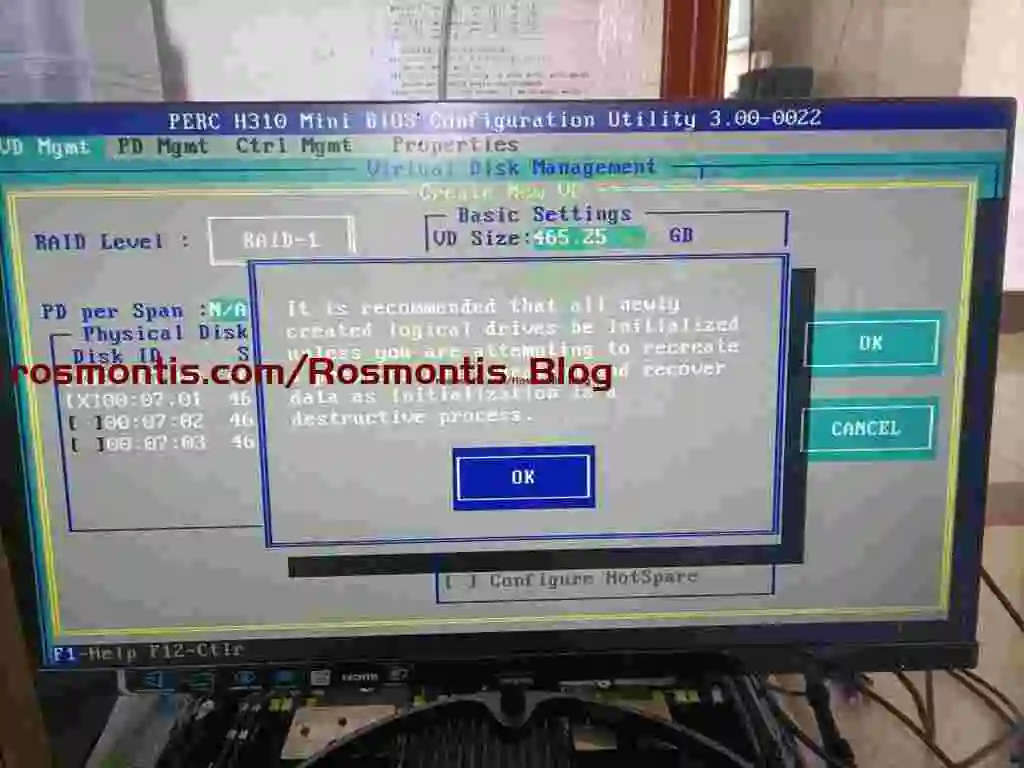

Initialize表示会清空磁盘内所有数据，如果需要格盘，可以选一下

其他没什么了，直接方向键下键到OK处

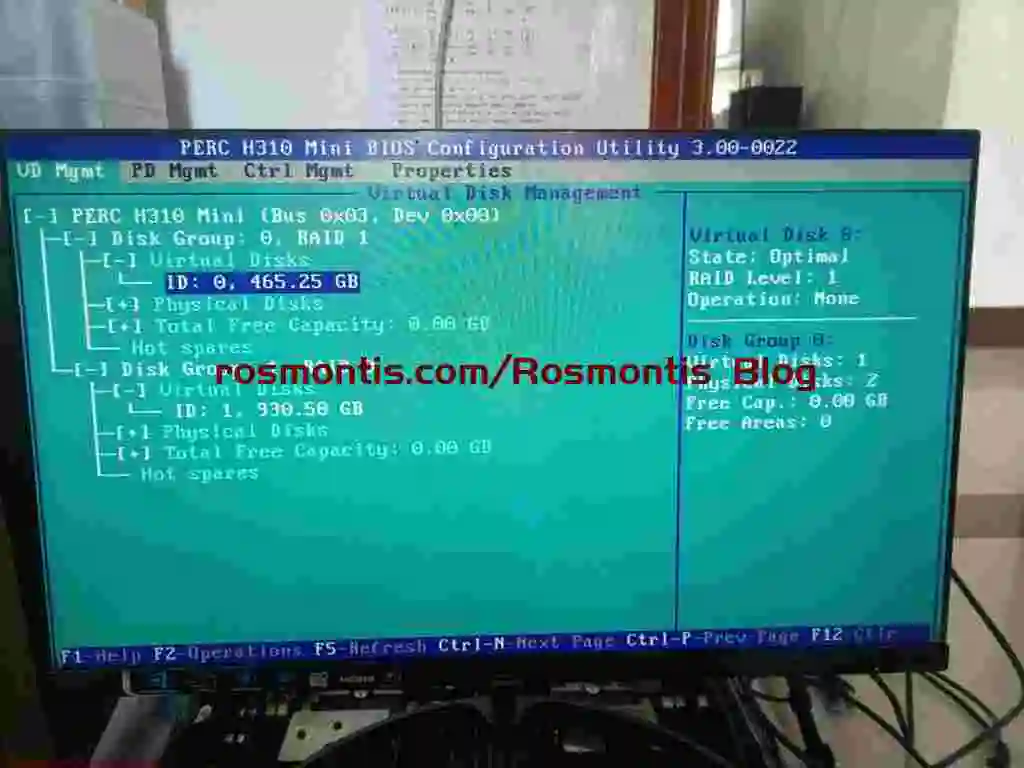

直接OK即可，这时在主界面会出现Virtual Disks，刚刚创建的阵列已经就绪

如果需要继续创建多个不同类型的RAID阵列，可以按照刚刚的步骤来执行

3.清除所有配置

我手抖，不小心点错了，怎样重新来过？

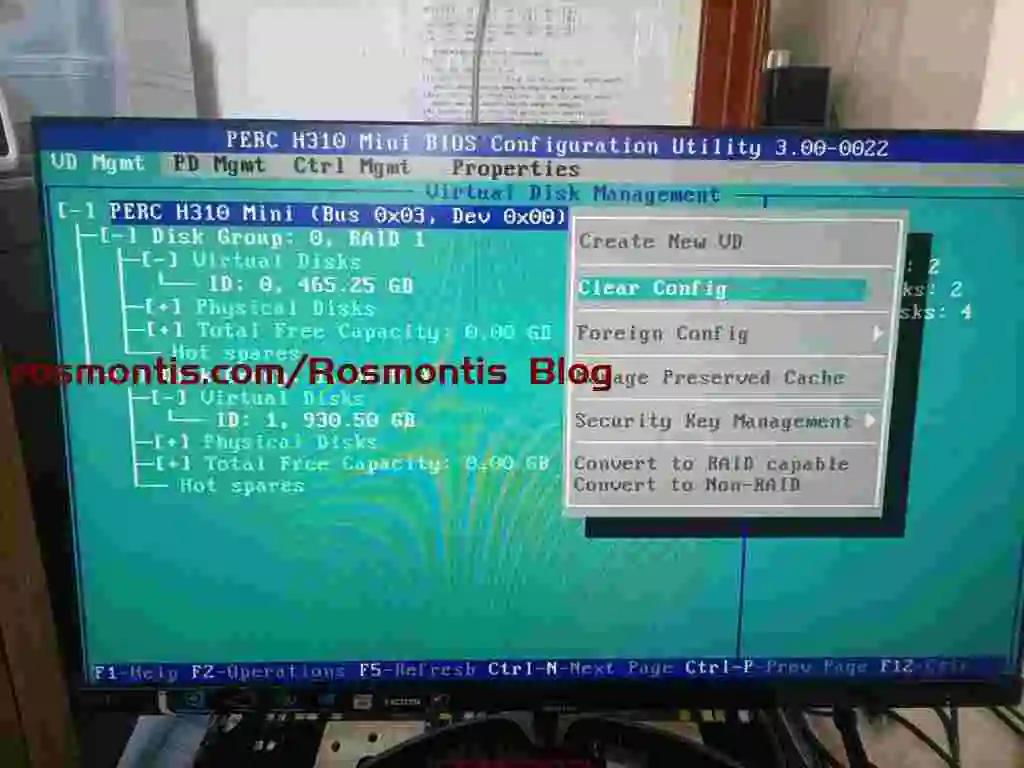

选择Clear Config（清除配置）

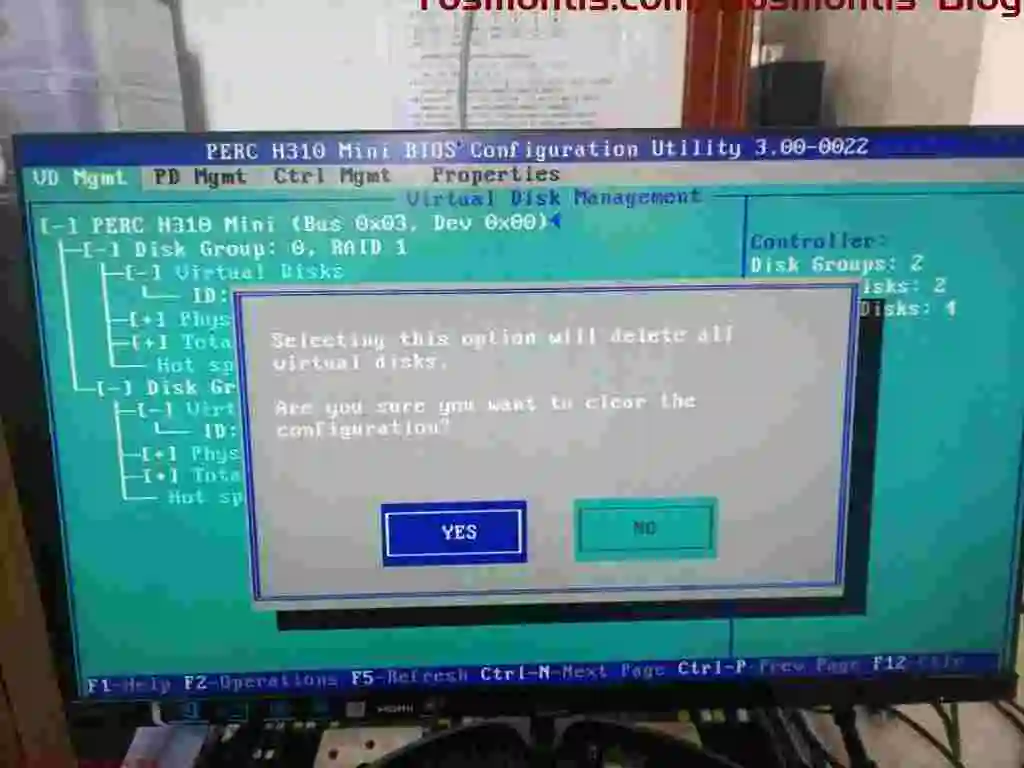

提示：此操作将会删除所有虚拟硬盘，是否要继续操作？

如果你觉得OK，直接YES

然后我们就回到了开头，重新开始吧

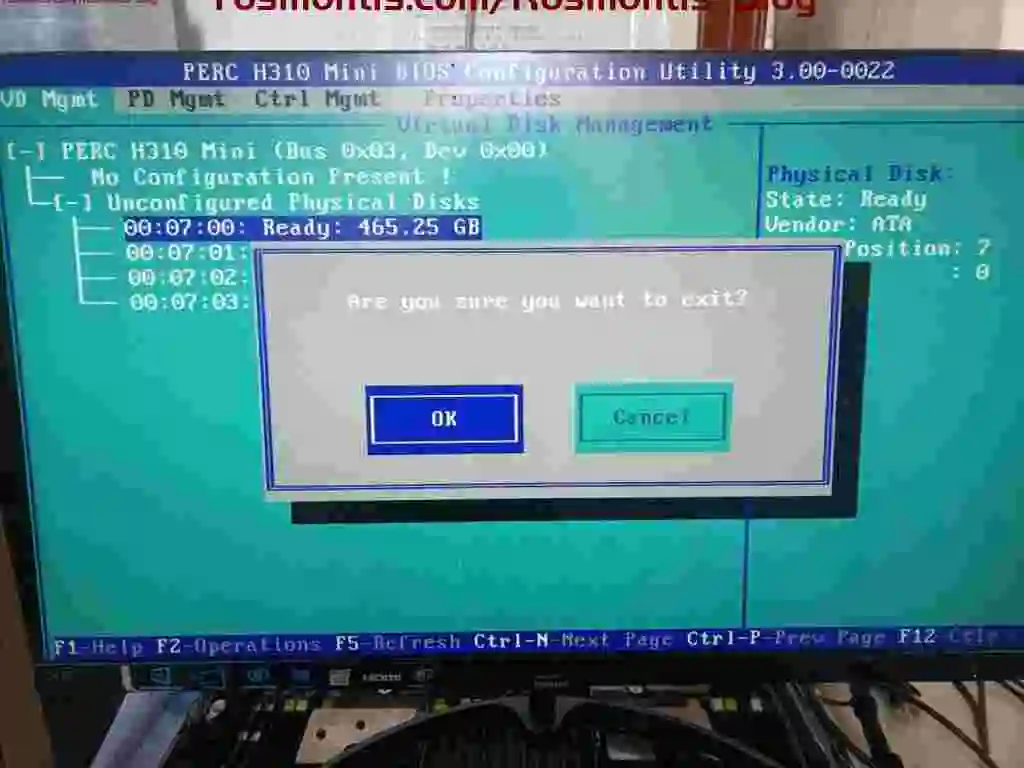

若你确定已经配置完成了，请直接按键盘上的ESC，退出即可

按CTRL+ALT+DEL重启即可
